開式橫流冷卻塔產品簡介

TCH系列方形橫流冷卻塔，主機架采用槽鋼作為主機架，并配有其他結構部件，以確保整體結構具有足夠的剛度和強度。 冷卻塔的側板由光滑的玻璃纖維增強塑料防護板制成，并且隔熱層散布在側板上，以防止外界熱量進入冷卻塔，隔熱和減震效果極佳。 模塊化肋骨設計，強度好，剛性好，外形美觀，組裝靈活方便； 底盆用加厚的玻璃纖維塑料組裝而成，底板之間裝有防水橡膠墊，不漏水，密封性能好，使用壽命長。 FRP材料，耐酸堿，有效消除了易氧化和黑色表面的缺點。

產品特點

1，采用更堅固的塔架結構，使冷卻塔更加耐用。
2，加深集水盆深度，防止漏水漏水。
3，配備可選的智能電氣控制柜。
4，塔身較大，填充面積較大，散熱性能更好。
5，填充專利，散熱效果更好
6，TCH中使用了豐富的噴嘴型號。
7，噴嘴設計正三角形排列。根據不同噴嘴的水力特性，結合水池的實際工作水位變化，合理優化噴嘴的間距和數量，以確保填料的均勻水分配和充分的熱交換。
8，更準確的測試和更多的型號選擇使客戶可以選擇最需要的一種，而不必擔心散熱性能。
9，通過測試和仿真對噪聲進行控制，營造更加安靜的環境；優異的抗漂移設計。
10，驅動系統提供多種電機選擇，并配有精確的減速器，防滑皮帶，進口NSK軸承，更加耐用。
產品介紹

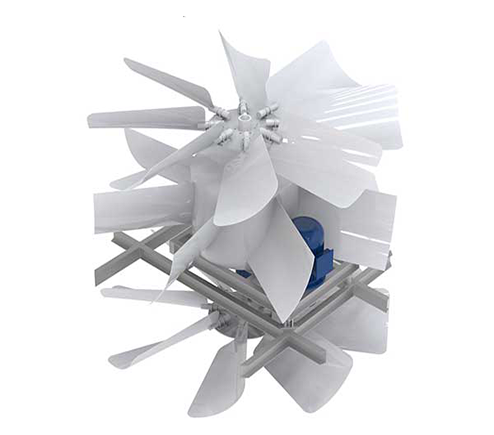

空心軸流風機（風機）

翼型空心葉片風扇由鋁擠壓合金制成。 風扇輪轂由熱浸鍍鋅（HDG）圓形板制成，帶環氧涂層的鑄鐵芯和鋁制葉片模架。 風扇葉片的螺距可調，以最大程度地利用額定馬力和最佳性能。 高效的低針頭速度和輕巧的設計確保了低功耗和低噪音水平，從而保證了100％的性能。

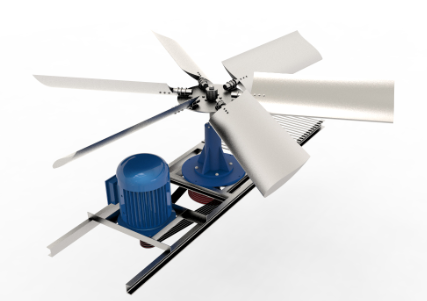

傳動系統（動力系統）

風扇電機為TEFC型，防護等級為IP55，E級絕緣。 風扇由三角皮帶驅動，可通過更換皮帶輪來調節速度，以滿足不同的需求。 通過將電動機放在風扇組頂部，可以縮短三角皮帶的長度，從而確保皮帶的使用壽命。 也可根據要求提供安裝在外部氣流中并帶有齒輪驅動系統的電動機。

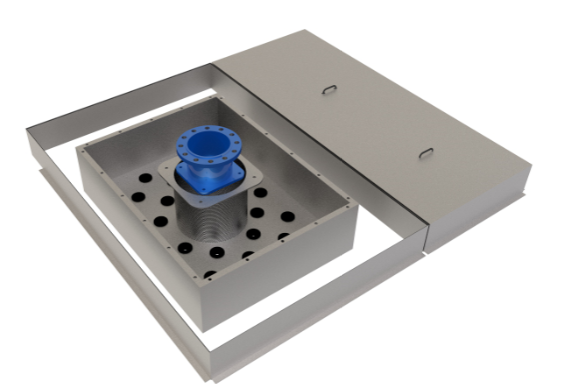

分配系統（玻璃鋼蓋板）

帶蓋可移動的開放式重力給水分配盆由玻璃鋼制成
您可以選擇304不銹鋼或鍍鋅鋼），并且專為無堵塞操作和易于檢查而設計。 特殊設計的擴散板作為重新分配層放置在填充劑的頂部，以確保完全覆蓋填充劑。

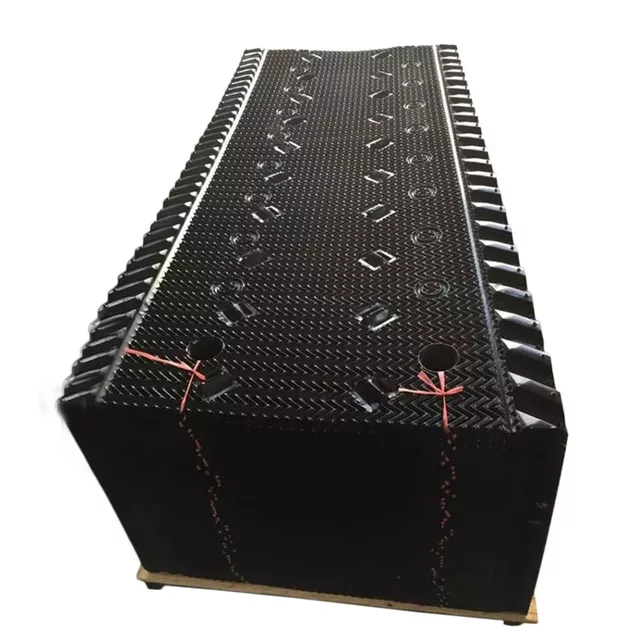

冷卻塔填料（高效填料）

填充物由0.4毫米（1/64英寸）厚的PVC膜真空成型。 填充板配置在進氣和出口部分都包含傾斜的凹槽，是高效的濕式平臺介質。 蜂窩狀進氣百葉窗部分使氣流阻力最小，并防止異物進入。 填充板出口部分中的傾斜凹槽用作主要的除水器，以減少通過廢氣流逸出的液滴。 消除一次漂移或確保漂移損失小于循環水流量的0.005％。 具有連續三角形圖案的濕甲板介質經過專門設計，可提供最大程度的空氣/水接觸和較低的阻力，從而確保高效的熱傳遞。

外殼面板和冷水盆（外殼何底盤）

機殼，水盆和風扇堆棧由玻璃鋼制成。 光滑，引人注目的凝膠涂層被涂在外表面，以防紫外線，耐化學腐蝕并具有長壽命。 重量輕，易于組裝和運輸。 也可提供熱浸鍍鋅（HDG）或全不銹鋼（SS304或SS316）外殼和面盆，而不是FRP。

中心缸

FRP冷水儲水箱包含所有連接配件，使配件的檢查或維護更加容易。 凹陷的集水箱可提供水盆深度，并減少泵氣蝕的機會。

鋼結構（鋼結構）

所有支撐鋼構件均經過熱浸鍍鋅（HDG），以最大程度地減少生銹和腐蝕，從而確保使用壽命長。 還可根據要求提供不銹鋼（SS304或SS316）硬件構件。

檢查門（檢修門）

配有檢查門，以方便進入內部，以進行檢查，維護，浮子閥調整，抬起過濾器的清潔和水盆的沖洗

產品特點

1，采用更堅固的塔架結構，使冷卻塔更加耐用。
2，加深集水盆深度，防止漏水漏水。
3，配備可選的智能電氣控制柜。
4，由于塔身較大，所以填充面積較大，散熱性能更好。
5，填充專利，散熱效果更好
6，TCH中使用了豐富的噴嘴型號。
7，噴嘴設計正三角形排列。根據不同噴嘴的水力特性，結合水池的實際工作水位變化，合理優化噴嘴的間距和數量，以確保填料的均勻水分配和充分的熱交換。
8，更準確的測試和更多的型號選擇使客戶可以選擇最需要的一種，而不必擔心散熱性能。
9，通過測試和仿真對噪聲進行控制，營造更加安靜的環境。
10，出色的防漂移設計。驅動系統為電機提供多種選擇，更耐用，并配有精確的減速器，防滑皮帶，進口NSK軸承。
